MessageSujet: Fusil transformé à tabatière en 1867.   Lun 22 Sep 2014 - 10:33

Bonjour,
il arrive parfois de trouver un fusil militaire transformé chasse dont le canon a été raccourci et parfois même changé.

C'est le cas de ce fusil 1854 de la Garde Impériale, transformé règlementairement à tabatière puis modifié chasse dans les années 1880 certainement.




Le bois a un peu souffert comme bien des tabatières et a été raccourci, le canon a été remplacé par un canon belge en calibre 12:


Le calibre 12 correspond presque exactement au calibre de 18 original, mais sans les rayures.
Les cartouches ont le même profil et le quasiment même culot.
C'est donc invisible sans regarder les marquages et dans le canon!

Marquages belges du canon:


Beau marquage français de la plaque de couche:


Comme bien souvent, la finition est banale, presque bâclée!
Le conserver dans cet état n'apporterait pas grand-chose, sauf si on s'intéresse en particulier aux armes transformées chasse ou s'il s'agit d'un fusil de famille.

Comme le canon mesure exactement la longueur du fusil de dragon 1853, l'idée m'est venue d'en faire un fusil de dragon 1853/67.

D'abord il faut rallonger le bois avec une enture:


Mise en forme:


Teinture et collage:




Il manque l'embouchoir, je devrais en recevoir cet hiver.
En même temps je referai un guidon.
Je devrais également recevoir cet hiver le pontet en laiton, mais la plaque de couche restera en fer avec son beau marquage.
Le tenon de baïonnette est refait ainsi que la bretelle.
L'anneau grenadière du bas manquant est changé contre un complet, celui du haut refait en fil de fer:




Certaines pièces mécaniques ont été cassées, remplacées par de vilains bricolages, comme le verrou de culasse, sa vis, le percuteur et son ressort:


Voici les pièces telles qu'elles devraient être:


Il faut donc tailler dans la masse un verrou, modifier une vis et refaire un percuteur au tour:

La longueur totale est calculée avec 1 mm de plus environ, c'est à ajuster lors de la mise en place.

Voici ces pièces refaites correctement, avec un ressort adéquat:

A gauche ce sont les originaux.

Comme la hausse à feuillet mobile a été supprimée, il faut en refaire une autre:

Elle provient d'une petite série (ou d'un essai?) réalisé par SERRMI.

Ensuite marquer les distances de tir:




Et la souder à l'étain comme c'était le cas de l'originale:


Pièces mécaniques et hausse en place:

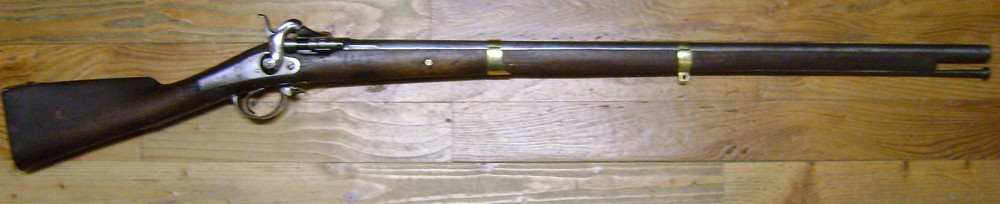

Voici le résultat, il ne manque que l'embouchoir que je devrais avoir cet hiver:


En compagnie d'une carabine de chasseurs mle 1859 modifiée elle aussi à tabatière en 1867, mais parfaitement authentique et conforme:


Voilà, ce n'est certes pas un véritable fusil de dragon, mais il a une allure visuelle plus convenable.
Il manque le ressort de rappel de la culasse que je dois remonter.

Maintenant j'ai encore quelques fusils transformés chasse et raccourcis plus ou moins heureusement...

L'un d'eux a une longueur de canon qui correspond parfaitement au mousqueton de gendarmerie 1854 et 1857 Rolling Eyes
Certes c'était à l'origine un beau et peu courant fusil 1840 bien marqué, mais je sens qu'il va devenir un prototype de 1854 de gendarmerie!

Un autre a une longueur de canon qui correspond parfaitement au mousqueton d'artillerie 1829T.
A l'origine c'était un fusil 1842, pourquoi ne pas en faire un autre prototype de mousqueton d'artillerie 1842 What a Face

Bien entendu, il ne ressembleront à rien de connu ni de conforme, tout au plus ils auront une allure plus convenable.
De toutes façons ces fusils raccourcis ne peuvent servir à rien d'autre que de réservoir de pièces détachées: platine, visserie, quelques garnitures et c'est tout.
Les canons sont inutilisables à moins de trouver de quoi les rallonger, ou carrément les changer.
Pareil pour les crosses.
Cordialement,
CG
Revenir en haut Aller en bas
Gustite
Administrateur


Nombre de messages : 9847
Age : 75
Localisation : 75000
Date d'inscription : 11/02/2009

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Lun 22 Sep 2014 - 19:19

Sacré boulot Christian, fut quand même être un pro comme toi pour y arriver!

_________________
Salutations amicales
Didier
«Il n'y a que deux puissances au monde, le sabre et l'esprit: à la longue, le sabre est toujours vaincu par l'esprit.»NAPOLEON
Revenir en haut Aller en bas
GS.59
modérateur
avatar

Nombre de messages : 7223
Age : 58
Localisation : MAMER
Date d'inscription : 27/09/2011

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Lun 22 Sep 2014 - 21:24

Beau boulot en effet !

Par contre, pour les fusils militaires transformés en armes de chasse, j'ai même vu un K98 ainsi modifié.
